分子構造解析ワークステーションシステム

（SGI Octane / Molecular Simulations Insight II）

【目次】

• 用途の大要
• 仕様・構成 （ワークステーション｜ソフトウェア）
• 利用方法
• 利用料金
• 管理担当者

【用途の大要】

【仕様・構成】

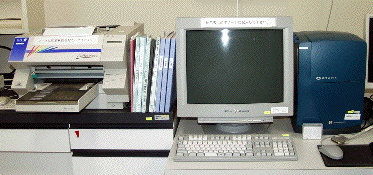

［グラフィックスワークステーション］

本体：OCTANE / SI, R10000 (Silicon Graphics, Inc.)
CPU：MIPS R10000 Processor Chip Revision: 2.7
OS：IRIX 6.4
ハードディスク：9 GB + 4 GB = 13 GB
メインメモリー：256 MB
付随記憶装置：DAT drive（4 mm 4GB DDS3）

［カラープリンタ］

ColorPoint 1830PSJ (Seiko Instruments Inc.)
昇華式、溶融式　両用
用紙サイズ：A4 ロング、A3 ロング
印刷スピード：213 秒 / A3 ロング（三色）

［ソフトウェア］

Insight II (Molecular Simulations, Inc.)
　以下のすべてのモジュールの基本となるグラフィックスユーザインタフェース

1. Discover：MM, MD 計算を行うための simulation engine

2. Sketcher：低分子を二次元で入力して三次元で分子の構築、修正

3. Search / Compare：低分子のコンフォメーション解析

4. Biopolymer：蛋白質、核酸、糖の三次元構築、修正

5. Homology：蛋白質のモデリング、立体構造既知の蛋白質を基に立体構造予測（自動）

6. Modeler：蛋白質のモデリング、立体構造既知の蛋白質を基に立体構造予測（手動）


さらに、モジュールを補充すれば、薬理活性作用部位や受容体、酵素の相互作用部位での de novo のリガンド設計（Apex-3D or Ludy）、NMR スペクトルデータの処理や解析（NMR Pipe or Felix）、生体高分子の静電ポテンシャル、溶媒和エネルギーの計算（DelPhi）などの機能を拡張することができる。

目次へ

【利用方法と使用上の注意】

1. モニター画面が真っ暗な場合は、マウスを少し動かす。
2. スタンバイの画面が現われ、いくつかのアカウントのアイコンが表示されている ので、"guest" のアイコンをダブルクリックする。
3. password に利用登録者に連絡済みのパスワードを入力し、Enter を押す。
   画面が変わり、左上に "Toolchest" が現われる。

4. "Toolchest" の下の "Desktop" の中の "Open Unix Shell" を選択する。
   winterm のウィンドウが現われるので、マウスの赤矢印を、この青いウィンドウの中において、" insightII "と入力し、 Enter を押す。
   insight II が立ち上がり、insight II(97.1):Viewer のウィンドウが画面いっぱいに自動的に開く。

   　　　　〜〜〜〜〜　自由に操作する　〜〜〜〜〜


5. 作業終了後は、insight II(97.1):Viewer のウィンドウの左上角から "Exit" を選択し、確認の "OK" をクリックすれば insight II(97.1):Viewer のウィンドウが消える。

6. winterm のウィンドウも同様に、左上角から "Exit" を選択して閉じる。

7. "Toolchest" の下の "Desktop" の中の "Log Out" を選択し、確認の "Yes" をクリックすると、最初の（スタンバイ）画面へ戻ります。

8. これで終了です。電源は切らずにそのままにしておいて下さい。


目次へ

【利用料金】

• ColorPoint 1830PSJ による印刷代を校費振替で徴収します。


【管理担当】

• 西尾和之（内線 7176）
